ICP анализатор элементного состава

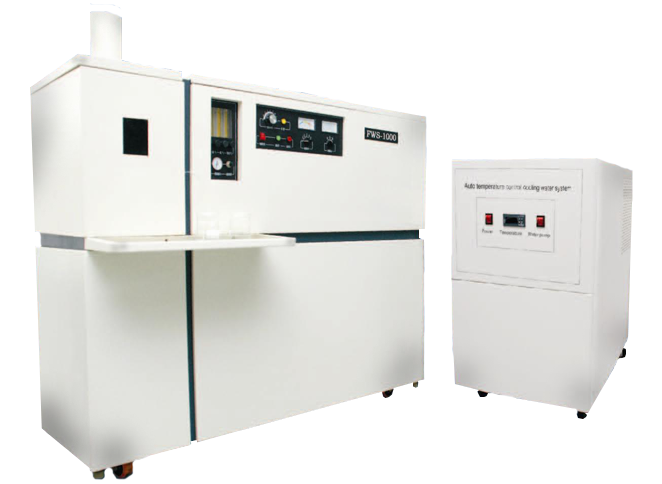

ICP спектрометр FWS1000 |
|
Область применения
ICP спектрометр FWS1000. Специально создан для определения широкого спектра материалов с высокой точностью определения и низким уровнем шумов.
Высокая точность анализа элементов и высокого технологическое определение различных материалов. Инновационные технологии, для решения поставленных перед вами задач.
|
| |
 |
| |
| Информация |
| |
Основные характеристики:
- Низкий предел обнаружения: ниже уровня ppt
- Высокое разрешение RSD < 2%
- Высокая скорость анализа
- Широкий линейный динамический диапазон (линейный диапазон рабочей
кривой: 5-6)
- Одновременный многоэлементный анализ

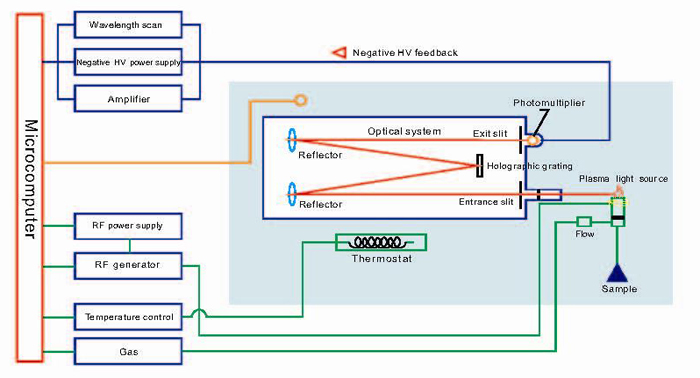

Структура инструмента
Спектрометр состоит из пяти основных частей:
радиочастотный генератор, система пробовведения, оптическая система,
фотоэлектронный преобразователь и управляющая аналитическая станция с
компьютерной обработкой.
Стабильная выходная мощность РФ генератора

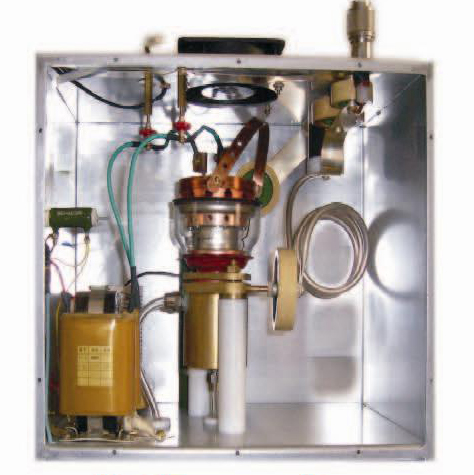

Высокочастотный модуль
Высокочастотный модуль
Высокочастотный модуль возбуждает стабильный плазменный сгусток, при помощи индуктивного обратно связанного самовозбуждающегося контура, передаваемого коаксиальным кабелем, который
настроен соответствующим зацикленным
автоконтролем посредством автоматической подачи. Промышленный аргон может быть использован может быть использован в этом типе генератора, который осуществляет не только возбуждение
ICP сгустка, но и позволяет сэкономить на аргоне высокой очистки.

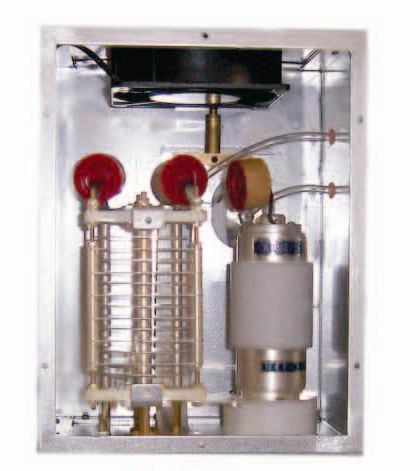

Преобразовательный модуль
Выскоэффективный преобразовательный модуль состоит из настраиваемых
керамических конденсаторов и настраиваемых воздушных конденсаторов.
Находясь в наилучшем состоянии, он может предоставить максимально
эффективный выход на индукторе.

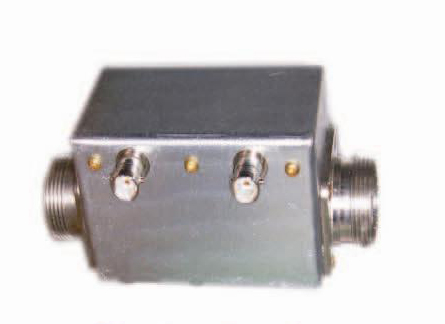

Направленный ответвитель
Стабильность выходной мощности достигается путем контролирования
напряжения на аноде осциллирующей лампы посредством сигналов,
выходящих из ответвителя и впоследствии усиливаемых.
Специализированная система введения образца
В этой системе двупроходный коаксиальный распылитель и врщающийся
распылитель позволяют производить измерения различных видов образцов
посредством комбинирования и нахождения оптимального сочетания. В тоже
время, система ялвяется простой в управлении, очистке и инсталляции.

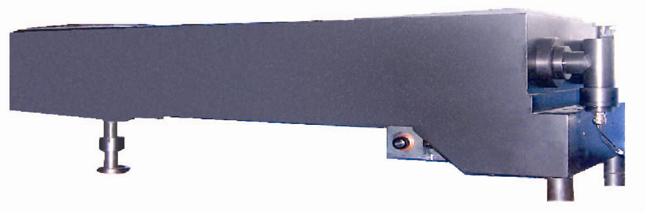

Оптическая система с высокой разрешающей способностью,
чувствительностью и производительностью
В оптической системе реализован горизонтальный ассиметричный
оптический путь для уменьшения ширины системы и устранения
интерференции рассеянного света. С использованием решетки большой
площади и большим фокальным расстоянием расширяется относительная
апертура и улучшается чувствительность. В то же время, с помощью
использования особых металлов и уникально соединенных фиксированных
щелей, прибор достигает превосходной точности и дает хорошие
результаты.

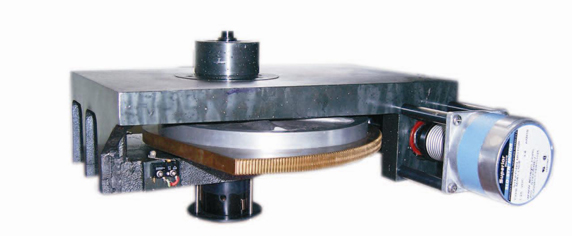

Используя точный и надежный шаговый электродвигатель как приводное
устройство, система достигает стабильную механическую передачу, что в
свою очередь отображается на повышении точности, сходимости и
повторяемости результатов. Вращение решеток производится напрямую мелкозубчатым
колесом червяной передачи, гарантируя высокий уровень точности и
минимальную аккумулируемую ошибку. Кроме того, в систему включен
термостатирующий модуль, который держит температуру при 32 + 1 С для
достижения лучших результатов.

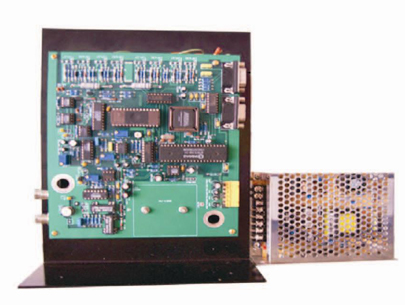

Высокоточная котрольная цепь и электронная измерительная система
Высокоточная котрольная цепь и электронная измерительная система
включает систему коммуникационных интерфейсов, блок питания и блок
контроля работы фотоумножителя, контрольный модуль шагового двигателя,
и модуль обработки сигналов образца. Все используемые компоненты и
фотоумножитель высокого класса и обеспечивают высокую чувствительность
и широкий спектральный диапазон.
Функции программного обеспечения
Автоматический поиск нулевого порядка является основой программного
обеспечения при проведения позиционирования для начала измерительного
процесса. Вам будет необходимо провести калибровку используя пустой
образец для определения нулевого положения каждый раз при включении
инструмента.
Подготовка рабочей кривой
Для разработки метода, выберите интересующий элемент из
Периодической Системы Менделеева на интерфейсе в соответствии с
его типом после старта программы и укажите линию элемента.
При определении содержания элемента, концентрация может быть выражена
в % или ppm или мг/мл.
Программное обеспечение в режиме в анализа спектра производит авто
поиск пика в спектре. Когда существуют несколько пиков, пользователь
может идентифицировать пик для устранения интерференции исследуемого
элемента с другими, присутствующими в образце.
Данные, спектры и результаты могут быть распечатаны и сохранены в
файлы в различных форматах.
Технические спецификации
РФ модуль
1) Тип контура: индуктивный самовозбуждающийся обратный контур,
коаксиальный передающий кабель, авто настройка, циклический
автоконтроль возврата напряжения.
2) Рабочая частота: 40 МГц ± 0,05%
3) Стабильность частоты: < 0.1%
4) Выходная мощность: 800 - 1200 Вт
5) Стабильность выходного напряжения: < 0.3%
6) Интенсивность электромагнитных потерь: интенсивной электрического
поля: E < 2V/m @ 30 см от корпуса
Система введения образца
1) Внутренний диаметр выходных катушек: 25 мм, 3 поворота
2) Лампа: три концентрических лампы, внешний диаметр 20 мм, кварц
3) Внешний диаметр коаксиальной распылительной камеры: 6 мм
4) Внешний диаметр двупроходного распылителя: 34 мм
Технические спецификации расходомера аргона и датчика давления
несущего газа
1) Датчик скорости плазменного газа: 100 - 1000 л/ч (1.6 - 16 л/мин)
2) Дополнительный датчик скорости: 10 - 100 л/ч (0,16 - 1,66 л/мин)
3) Датчик скорости несущего газа: 10 - 100 л/ч (0,16 - 1,66 л/мин)
4) Давление несущего газа: 0- 0,4 МПа
5) Охлаждающая вода: температура воды 15 - 25 С, скорость потока > 5
л/мин, давление воды > 0.1МПа
Оптическая система
1) Оптическая схема: Черни-Тернера
2) Фокальное расстояние: 1000 мм
3) Спецификации решетки: голографическая травленая ионным пучком
решетка
- Кол-во штрихов: 3600 штр/мм
- Площадь решетки: 80 х 110 мм
- Опциональная решетка: 2400 штрихов/мм и площадью 80 х 110 мм
4) Обратная линейная дисперсия: 0.26 нм/мм
5) Разрешение: <0.008
6) Диапазон длин волн:
- 3600 шт/мм: от 195 до 500 нм
- 2400 шт/мм: от 195 до 800 нм
7) Минимальный шаг длины волны: 0.0006 нм
8) Выходные, входные щели: 20 мкм
9) Рефлектор: 78 х 105 х 16 мм
10) Передающее зеркало: Ф30, передача изображения 1 : 1
11) Контроль температуры: 32 ± 1 С
Фотоумножитель
1) Модель R212UH или R928
2) Блок питания высокого напряжения для фотоумножителя: 200 - 1000 В,
Стабильность < 0.05%
3) Диапазон измерения тока на фотоумножителе: 1нА - 10 мкА
4) Сбор сигнала в V/F передаче: 1мВ соответствует 100 Гц

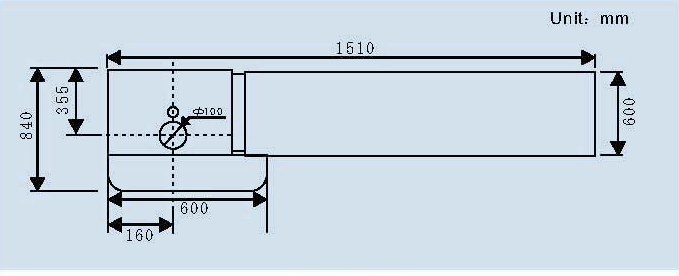

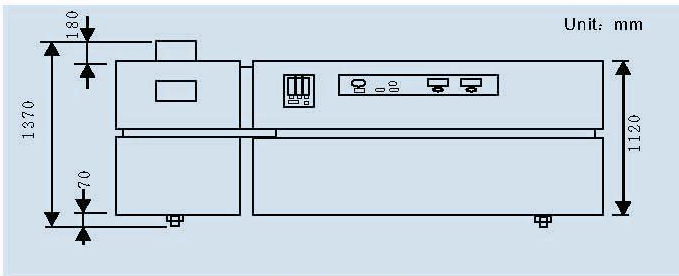

Размеры
Автоматическая система охлаждения и контроля температуры
РФ модуль и плазменные электронагреваемые индукторы охлаждаются с
помощью циркулирующей воды. FWS-1000 оснащен встроенной системой
охлаждения и контроля температуры АС-2500. Система обеспечивает
хорошую стабильность температуры, бесшумность работы и широкий
диапазон контролируемой температуры.
Оборудование прошло обязательную сертификацию и признано оптимально безопасным.
ICP спектрометр (анализатор) для анализа элементного состава в лабораторных и промышленных условиях является оптимальным решением благодаря своей функциональности и стабильностью работы. Лаборатории оснащенные оборудованием Skyray полностью решают поставленную задачу в минимальные сроки.
| |
| |
|
